一、城市工業污染場地土壤修復及案例

對城市工業遺留的污染場地，因其特殊位置和土地再開發利用的需求，需要快速、高效的物化修復技術和設備。土壤修復技術的應用在很大程度上依賴于修復設備和檢測設備的支撐，設備化的修復技術是土壤修復走向市場化和產業化的基礎。開發與應用基于設備化的場地污染土壤的快速修復技術是發展趨勢。直推式鉆機，取土鉆機，環評采樣，環評取土，土壤污染采樣

1.1美國超級基金法

土壤中有機污染物的來源包括工業泄露和溢出，石油庫和化學品庫泄露，農藥濫用，清潔劑、油、防凍液隨意處置，生活垃圾不當處置，垃圾填埋場和垃圾堆場等。美國有機污染土壤修復工作開展較早，目前已有大量成功的修復案例。

美國自 20 世紀 80 年代起建立了土壤修復超級基金制度，截止 2010 年，已累計清理有害土壤、廢棄物和沉淀物 1億多 m 3 ，涉及有機污染物的場地超過總場地的 60%。今介紹美國超級基金污染場地修復的四個典型案例，以期為有機污染土壤修復工作提供借鑒。

1. 2 土壤氣相抽提項目——落基山兵工廠 18 單元污染修復工程

落基山兵工廠是美國的一個化學武器制造中心，位于科羅拉多州的科默斯市。這一兵工廠由美國陸軍于 20 世紀末設立，生產常規兵器和化學兵器。1984 年，美國陸軍對落基山兵工廠的污染情況進行了詳細調查，發現場地內存在多種污染物，包括有機氯農藥、有機磷農藥、氨基甲酸酯類殺蟲劑、有機溶劑、氯化苯、重金屬等。

1991 年，在落基山兵工廠超級基金污染場地的18 號單元進行了土壤氣相抽提處理。這一區域在過去主要用以清洗維修設備和車輛，并儲存柴油、汽油和各種石油產品。在這一區域的土壤和地下水中發現了大量的 VOCs，其中大多為三氯乙烯，其在土壤蒸汽中的體積濃度高達 65 × 10－6 。這些 VOCs 主要來自于清洗過程中使用的含氯溶劑。SVE 系統安裝在了土壤蒸汽中三氯乙烯濃度最高的區域。

圖1SVE 系統的工藝流程

該 SVE 系統包括一個較淺的氣相抽提井和一個較深的氣相抽提井。淺井位于黏土層以上，地下13 ～28 尺;深井位于黏土層以下，地下 43 ～ 58 尺。設立兩個抽提井是為了研究黏土層對 VOCs 移除的影響。在氣相抽提井周邊圍繞著 4 個蒸汽監測井，用于評估SVE 系統的性能。蒸汽從氣相抽提井中抽提出之后，進入氣液分離罐中分離掉其中的凝結水，隨后進入沉淀過濾器和再生鼓風機。鼓風機排出的煙氣通過兩組串聯的顆?；钚蕴肯到y(tǒng)進行處理，每組活性炭處理單元中有三個裝有顆?；钚蕴康娜萜?。一級活性炭處理單元可以去除掉氣體中 90% 的三氯乙烯，二級活性炭處理單位則用于處理殘余的三氯乙烯。圖 1為該 SVE 系統的工藝流程。

該系統的運營過程從 1991 年 7 月持續到 12 月，總共處理了約 70 磅的三氯乙烯，總處理土方量約為26 000 m 3 。SVE 系統處理后的三氯乙烯的體積濃度小于 1 ×10－6 。整個 SVE 系統的籌備、建立和運行費用為 182 800 美元。

1.3 熱解吸修復項目——沃林頓乳膠廠環境修復工程

沃林頓乳膠廠位于美國新澤西州卑爾根縣的居住－工業混合區，面積為 9. 67 英畝。從 1951 年至 1983 年，該廠生產天然和合成橡膠產品以及化學粘合劑。生產過程中使用了大量的有機溶劑，包括揮發性有機物(VOCs)，如丙酮、庚烷、正己烷、甲乙酮、二氯甲烷，以及多氯聯苯(PCBs)。

1989 年3 月，沃林頓乳膠廠場址被添加到超級基金優先修復場地名單中，1988 年9 月至1992 年 6 月這一場地進行了修復調查。調查結果顯示:場地中的污染土方量為24 500 m 3 ，排水渠中的污染土和污泥量為1 2 9 2 060 m 3 。PCBs 最高含量為4 000 mg/kg，半揮發有機物為雙黃原酸乙基酯鄰苯二甲酸鹽(BEHP)、3，3’-二氯聯苯胺和 PAHs，重金屬污染物為銻和砷。

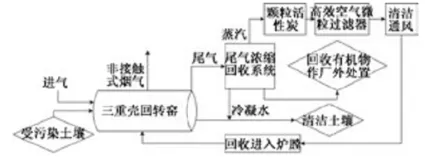

圖2 熱解吸系統的工藝流程

1999 年 3 月，該場地開始使用熱解吸法清除土壤中的有機污染物。系統熱解吸單元是一個三重殼回轉窯，圖 2 為這一系統的工藝流程。該系統每天大約處理 225 噸土壤，土壤出口溫度為482℃。在污染土壤進入到回轉窯之前，首先要對其進行篩濾，將直徑大于兩英寸的雜質篩除。處理后的土壤進行壓實之后回填到挖掘區域。

煙氣使用洗滌器、文丘里管、噴霧塔依次進行處理，隨后進入到顆粒活性炭過濾單元和高效空氣微粒過濾器中進行清潔。處理后的煙氣再次回收進入爐膛。洗滌用水通過澄清池和壓濾機分離掉油和固體殘渣，隨后使用活性炭吸附掉污染物，清潔水用于進行清潔土壤的調理。壓濾器中的濾餅在場外的危險廢物填埋場地進行填埋。

這一項目一直實施到 2000 年 6 月，共修復41 045 m 3 有機污染土壤，修復費用總計 15 700 000美元，平均每立方米土壤花費 382 美元，其中有機污染物的處理效果見表 2。

表2 熱解吸系統處理效果

1. 4 土壤淋洗項目——勒瓊營88號地塊土壤含水層修復項目

海軍陸戰隊勒瓊營位于美國北卡羅來納州，是美國海軍陸戰隊一所規模龐大的訓練和調度基地。這一基地建于1942年，面積為640km2 。1989 年，美國環保署將這一場地添加到國家優先修復場地名單中。勒瓊營場地中的土壤、污泥、地下水和地表水中都含有大量污染物，威脅著該區域居民的健康。場地中的污染物包括 VOCs、重金屬、農藥、PAHs 和 PCBs。從 1994 年起，美國海軍開始對勒瓊營地塊進行修復，直到現在修復工程仍在繼續。

1999年4－8月，在勒瓊營的88號地塊設立了表面活性劑加強的原位土壤淋洗系統，進行土壤含水層修復示范項目。88 號地塊受到四氯乙烯和烴類溶劑的污染。四氯乙烯屬于重質非水相液體，主要位于88 號地塊深度大約為16～20英尺的土壤淺層含水層中，其中大部分的重質非水相液體污染物位于淺層含水層底部低透水性的淤泥層中。烴類溶劑屬于輕質非水相液體，位于淺層含水層的上部。在本項目中，目標污染物為四氯乙烯，但也有少部分的烴類溶劑在處理過程中被附帶脫除。

在勒瓊營88號地塊示范工程中，設立了原位土壤淋洗系統(圖 3)進行重質非水相液體污染物的去除，同時設立表面活性劑回收系統進行表面活性劑的回收利用。土壤淋洗系統包括 3 個注射井、6 個提取井和 2 個液壓控制井。系統中使用的表面活性劑(Alfoterra 145-4PO sulfate TM )是專門為勒瓊營 88 號地塊示范工程設計的。這一表面活性劑滿足兩個要求:首先能夠盡可能溶解重質非水相液體，其次可以保證表面活性劑回收過程的性能。攜帶污染物的表面活性劑液流在地上部分進行處理，處理單元包括一個滲透蒸發系統和一個超濾單元。滲透蒸發系統用于移除液流中的污染物，膠束強化超濾單元用于去除過量的水分。經過回收凈化的表面活性劑液流再次投入到注射井。

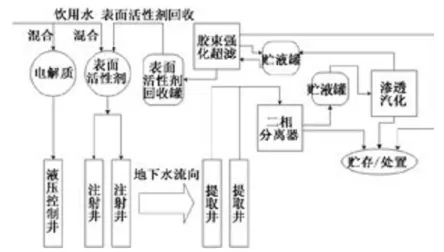

圖3 土壤淋洗系統的工藝流程

88 號地塊的面積大約為 11 m × 29 m，在 4 個月的處理周期中，該示范工程總共處理了 288 L 四氯乙烯，總花費 3 074 500 美元。

1. 5 微生物修復項目———法國有限公司污染場地修復工程

法國有限公司污染場地位于美國德克薩斯州的克羅斯比，面積為22. 5 英畝。這一場地在1966 －1971 年是一個工業廢物處置中心，每年大約有7×107加侖(265 000 m 3 )的石油化學廢棄物傾倒在一個7. 3 英畝，沒有防滲層的鹽水湖中。傾倒的垃圾包括 罐底、酸洗用酸、精煉廠和石油化工廠的不合格產品。1983年成立法國有限公司任務團隊，來領導進行這一場地的修復，主要修復目標為湖底的焦油狀污泥和底層土。場地中的主要污染物有苯并［a］芘、氯乙烯和苯、此外還有砷和 PCBs。污染物濃度高達400～5 000 mg/kg。

該項目選用了原位懸浮床生物修復技術，系統中主要包括一個MixFlo曝氣系統，一個液態氧供應系統，一個化學物料供料系統，挖泥和混合設備。該系統中包括兩個周圍安裝了板樁墻的處理單元，每個處理單元可以處理1. 7×107加侖(64 000 m 3 )的污染土壤。其中Mixflo曝氣系統通過使用純氧和一系列的噴射器來氧化混合料液，因此可以減少處理過程中空氣的排量，并將系統中溶解氧的濃度維持在 2 mg/L。圖4為這一系統的工藝流程。

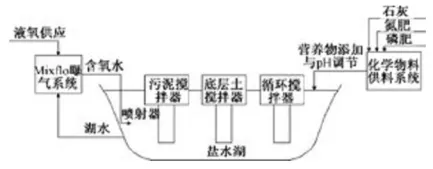

圖4 懸浮床生物修復系統的工藝流程

該系統在清理完土壤和污泥后，使用反滲透系統來處理鹽水湖中的表層水。這一工程大約處理了150 000 m 3 的表層水，處理后的表層水排入辛拓河中。當鹽水湖完成脫水后，回填入清潔的土壤。殘余固體與卵石石灰以 5∶ 1的比例混合進行穩定化處理。隨后，在場地上種植草坪和原生植被。這項工程從1992 年1月進行到 1993 年 11 月，修復了大約30 萬噸的污染土壤和污泥，修復后污染物的濃度為7～43 mg/kg。工程總共花費為 49 000 000 美元，其中處理相關的費用為 26 900 000 美元。直推式鉆機，取土鉆機，環評采樣，環評取土，土壤污染采樣

二、持久性有機污染物及經典案例分析

1962年Rachel Carson 發表了《寂靜的春天》一書，在書中她描寫了由于農藥的使用使得鳥類種群大量下降的細節，這一發現為人類使用有機化學品敲響了警鐘，人們逐漸意識到持久性污染物（Persistent Organic Pollutants，簡稱POPs）對環境可能造成的嚴重污染及對生物體造成的極大危害。

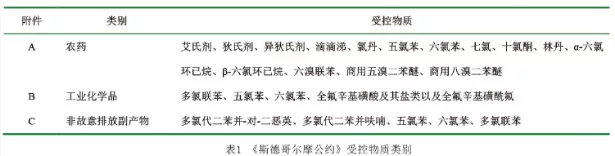

持久性有機污染物（POPs，Persistent Organic Pollutants），指持久存在于環境中，具有很長的半衰期，且能通過食物網累積，對人類健康及環境造成不利影響的有機化學物質。最近十多年的研究表明，持久性有機污染物已經廣泛存在于全球各地。聯合國環境規劃署（UNEP）將持久性有機污染物視為“世界面臨的最大的環境挑戰之一”?！端沟赂鐮柲s》在2001年5月簽署之初，提出了需要采取國際行動去控制的首批12種物質，被稱為“骯臟的一打”，即艾氏劑、狄氏劑、異狄氏劑、滴滴涕、氯丹、六氯苯、滅蟻靈、毒殺芬、七氯、多氯聯苯、多氯代二苯并二英和多氯代二苯并呋喃。到目前為止，列入《斯德哥爾摩公約》控制的持久性有機污染物已達21 22種。根據這些物質的生產用途和公約控制要求，這21 22種物質可以分為農藥類、工業化學品類和非故意排放副產物三大類（表1）。

我國曾是持久性有機污染物的生產和使用大國，在生產和流通等環節都曾產生大量的污染場地，隨著城市經濟的發展和城市結構的調整，大批持久性有機污染物生產和使用企業停產或搬遷后，留下了大量受到持久性有機污染物污染場地，成為環境風險極大的潛在污染源，迫切需要治理。土壤是植物和一些生物的營養來源，土壤中存在POPs會導致POPs在食物鏈上發生傳遞和富集。中國農田土壤在禁用滴滴涕和六六六20年后，一些地區最高殘留量仍在1 mg/ kg以上。

POPs污染土壤修復技術的選擇主要從兩方面考慮，即技術可行性和經濟可行性。中國污染場地修復剛剛起步，修復技術尚處在研究和摸索階段，缺乏適用于持久性有機污染物污染場地治理的成熟技術。而發達國家土壤修復開展早于中國幾十年，已經開發了多種較為成熟的技術，積累了大量寶貴經驗。目前，POPs污染修復技術主要分為物理、化學和生物修復方法。

POPs污染土壤的物理修復方法主要包括換土法、通風去污法、熱解吸技術等。換土法是將被污染的土壤移到指定地點填埋，原址用清潔土壤回填。通風技術是人工向土壤通入氣流，由氣流將土壤氣相中的有機物帶走，含污染物的氣流經凈化后排放，從而達到凈化土壤的目的。熱解吸技術是以加熱方式將受有機物污染的土壤加熱至有機物沸點以上，使吸附于土壤中的有機物揮發成氣態后再分離處理。物理法也可對POPs起到濃縮富集并部分處理的作用， 常作為一種預處理手段與其它處理方法聯合使用。例如，利用表面活性劑洗脫土壤中的PCBs，洗脫液可利用生物降解、紫外光照射及焚燒等方法進行后續處理。

污染土壤化學修復方法主要包括化學氧化法、化學還原法，化學淋洗法、超臨界萃取法等?；瘜W(xué)氧化（還原）技術原理是指將氧化劑（還原劑）添加到污染土壤中，當藥劑接觸到污染物時，污染物被化學分解（氧化或還原）成為毒性更小或無毒的產物（如二氧化碳、水、或氯離子等）。化學氧化與化學還原法對污染物濃度和性質較不敏感，修復效率高，作用時間短，且經濟安全，因此被廣泛使用。

生物修復方法是治理低濃度POPs污染的一種較為理想的方法，主要有植物修復、動物修復和微生物修復三類。植物修復是利用植物或植物與微生物的共生體系，清除環境中污染物的一種治理技術。動物修復是通過土壤動物群(蚯蚓、線蟲類等)對污染物的直接吸收、轉化、分解作用，以及其對土壤理化性質、土壤肥力、植物和微生物生長的間接促進作用，從而實現污染土壤修復的過程。微生物修復是利用微生物的代謝活動把POPs轉化為易降解的物質甚至礦化。這種生物修復技術已在國外 POPs污染土壤中得到廣泛應用。下面介紹我國實施的POPs污染土壤生物修復工程案例。

2.1西南某有機氯農藥污染土壤修復工程

污染場地位于中國西南部，是某農藥廠破產廢棄場地，土壤污染較嚴重。該農藥廠廠區占地面積為242畝（16萬m2）。經過前期對場地進行污染調查與風險評價，確認該場地土壤主要被六六六和滴滴涕兩種污染物污染，兩者在土壤中的最高濃度分別達4661.46 mg/kg和24107.3 mg/kg，超過相關土壤質量標準數千至數萬倍。目前工程已經基本完工。

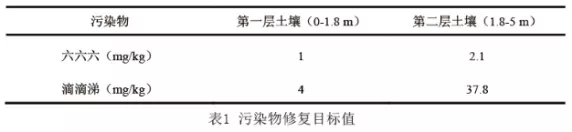

該場地土壤的土質主要為粉質粘土，表層有雜填土。六六六和滴滴涕主要分布于地表至地下5m的土壤中，且在土層中污染物濃度沒有明顯的分布差異。項目總污染土方量為29.68萬m3。由于第一層土壤與受體接觸最密切，污染物修復目標要嚴于深層土壤，詳見表1。

2.2修復技術

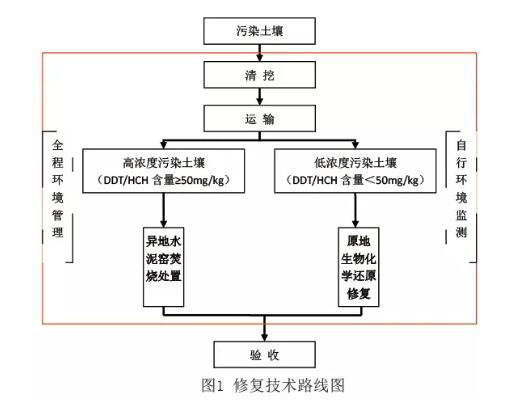

綜合考慮場地條件、污染物性質、工期要求、技術要求和經濟條件等因素，本工程采用生物化學還原修復技術與水泥窯協同焚燒技術聯合工藝處理污染土壤。修復技術路線詳見圖1。低濃度污染土壤（滴滴涕與六六六濃度比低于50mg/kg）采用原地生物化學還原修復，高濃度污染土壤（滴滴涕與六六六濃度比高于50mg/kg）采用異地水泥窯焚燒處置。詳見圖1：修復技術路線圖。

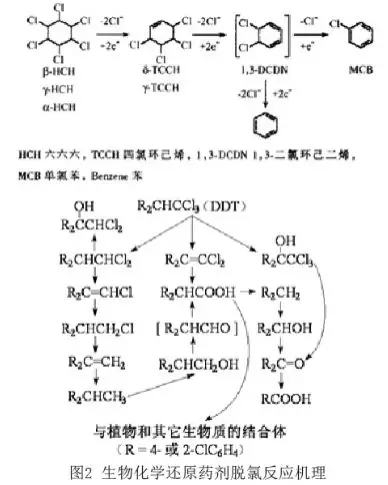

根據施工技術路線，在低濃度污染土壤中加入生物化學還原修復藥劑進行原地生物化學還原修復。藥劑中的活性鐵降低土壤中的氧化還原電位，使農藥污染物發生β-消除脫氯反應。藥劑中的控釋碳通過發酵作用釋放溶解性有機碳（DOC），通過提供碳源和營養物質促進土著微生物的代謝活動，將脫氯后的次生有機污染物降解。技術原理見圖2。

對于修復含氯有機農藥的土壤，需要利用還原性藥劑循環好氧與厭氧處理過程，從而分解其中間產物：在厭氧還原條件下，通過生物和化學過程處理農藥類污染物，脫除氯原子；微生物好氧過程降解脫氯后的產物，將其降解為無毒物質，從而達到農藥類污染土壤修復的目的。

水泥窯焚燒技術是利用水泥回轉窯，在生產水泥熟料的同時，焚燒處理污染土壤。水泥窯焚燒技術利用水泥窯中的高溫，將土壤中的有機物高溫分解成為CO2和H2O，達到去除土壤污染的目的。見圖3：水泥生產工藝圖。

2.3工程實施生物化學還原修復工藝施工過程：

生物厭氧過程：將污染土壤運到處理車間內堆放，加入DARAMEND藥劑并旋耕攪拌均勻。堆置好的土壤中加水，控制一定的含水量以保持土壤的厭氧還原環境。厭氧5天之后，取樣檢測土壤的ORP和pH值，確保反應環境保持在最佳狀態。

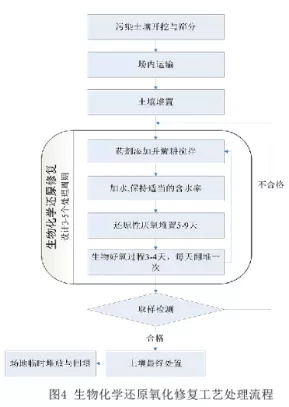

生物好氧過程：需要定期對土壤進行翻耕，以使土壤的反應環境保持在好氧的狀態。好氧3天之后，采樣檢測土壤含水率，為下個周期的加水量提供基礎計算數據。循環3個周期后，土壤處理完畢，檢測土壤的六六六和滴滴涕，達標后回填。施工流程見圖4。

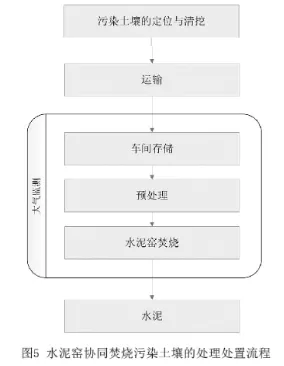

水泥窯協同焚燒工藝施工過程：

污染土壤經過預處理后運送至水泥窯進行焚燒處理。處理后，土壤中的六六六和滴滴涕被徹底分解去除，污染土壤最后鍛燒為水泥熟料。

2.4修復效果

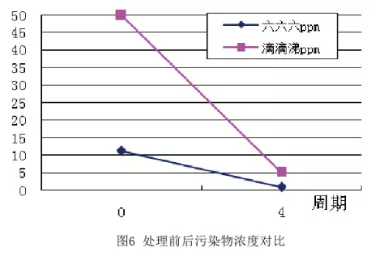

在生物化學還原修復工藝中，污染土壤在與DARAMEND藥劑充分反應40天后，六六六濃度從11.23mg/kg降解到1mg/kg ，滴滴涕濃度從49.02mg/kg降解到5mg/kg。兩者的降解率分別達到91.1%、89.8%，污染土修復處理達標。

該有機氯農藥污染土壤修復工程案例表明，采用生物化學修復技術治理 POPs污染土壤，可以取到較好的修復效果。結合不同污染場地的實際情況，采取多項工藝聯合處理，可以更高效和經濟地完成污染場地修復任務。提高POPs污染物的生物可利用性，大幅度提高降解菌的能力，采用生物工程手段對污染土壤進行修復將是POPs生物修復領域的研究熱點。

持久性有機污染物物質特性決定了我國持久性有機污染物污染場地管理工作的復雜性。我國對于污染場地的管理整體上處于初級階段，目前雖己初步建立了可適用于持久性有機污染物污染場地管理的體系和模式，但與國外的相關制度相比還有待進一步加強和完善。

利用太陽能和自然植物資源的植物修復、土壤中高效專性微生物資源的微生物修復、土壤中不同營養層食物網的動物修復、基于檢測的綜合土壤生態功能的自然修復，是土壤環境修復科學技術研發的主要方向。發展綠色、安全、環境友好的土壤生物修復技術，是農田污染土壤修復的前進方向。直推式鉆機，取土鉆機，環評采樣，環評取土，土壤污染采樣
